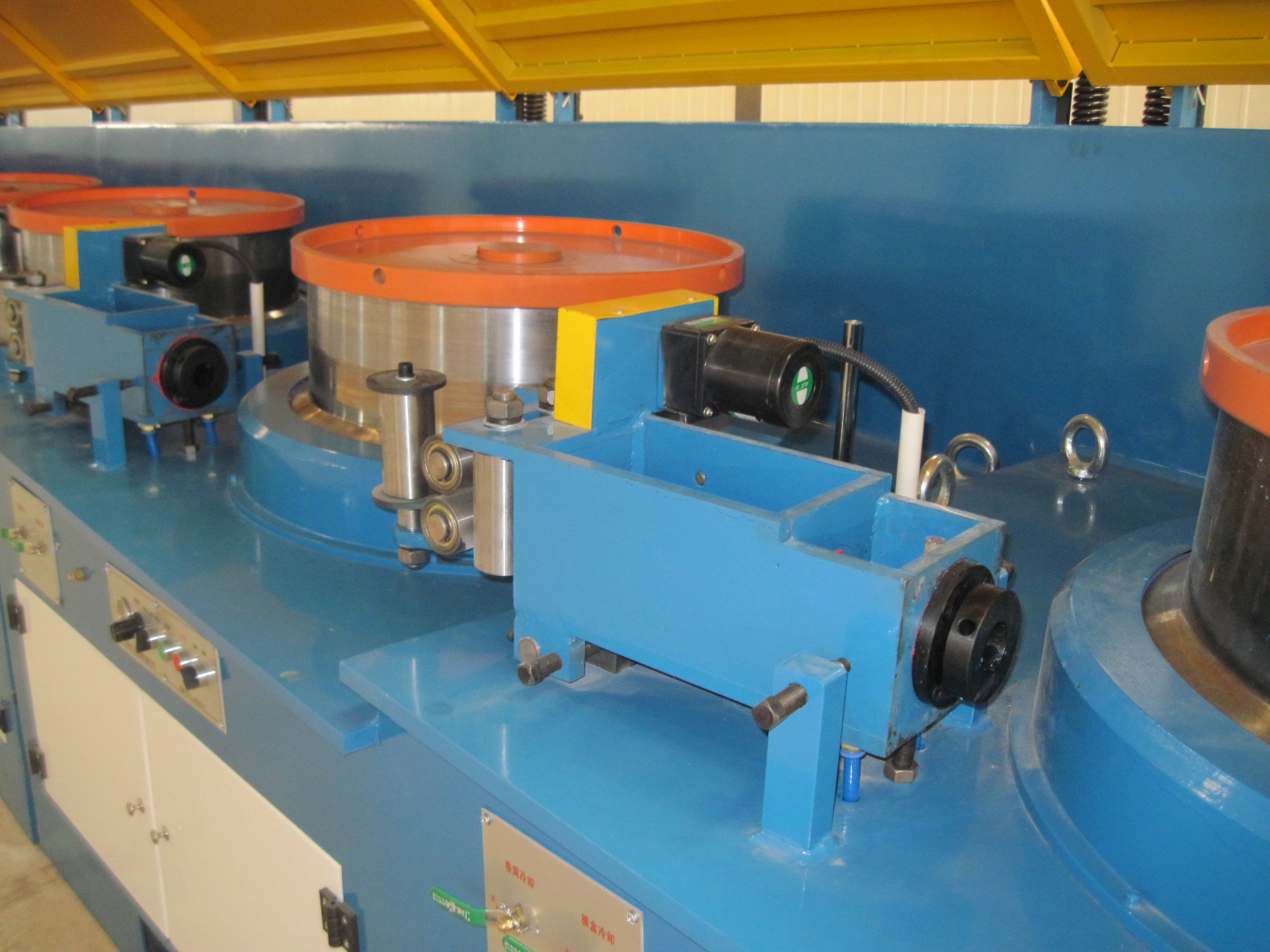

Máquina de dibujo de alambre de línea recta
一, Máquina de dibujo de alambre de la serie ZJ
Introducción del producto
La máquina del dibujo del alambre de la serie de ZJ es un tipo de máquina de dibujo del alambre de línea recta del CNC especialmente para el alambre de acero bajo del carbón.
△ Diámetro del alambre que reduce por el molde del alambre o el cassette
△ Dispersión horizontal-tipo de dispersión De-serpentín Sistema
△ Tipo de tronco de elefante o tipo H Tipo de rodillo Sistema de recogida de alambre
△ El tipo del molde del molde del molde necesita lubricación del polvo; Tipo de casete sin lubricación con polvo.
△ El alambre acabado puede ser alambre redondo liso o las barras de acero acanaladas laminadas en frío o cuadrado y otras barras de acero de las formas.
△ Máx. Velocidad hasta 12m / s
Parámetro técnico: Tipo del molde del dibujo del alambre
| Modelo | ZJ560-12 | ZJ560-9 |
| Max. Diámetro del cable de entrada | Φ6,5 [mm] | Φ6,5 [mm] |
| Dibujo de alambres(Molde del dibujo No.) | 12 | 9 |
| Diámetro del rodillo | 560 [mm] | 560 [mm] |
| Max. Velocidad (alambre acabado) | 12 [m / s] | 9 [m / s] |
| Min. Diámetro del cable de salida | Φ1,2 [mm] | Φ2 [mm] |
| Fuente de alimentación | 380V 50Hz 240KVA | 380V 50Hz 185KVA |
| Poder total | 240 [kw / h] | 185 [kw / h] |
| El consumo de energía | 50 - 240 [kw / h] | 50 -185 [kw / h] |
| Material | Alambre de acero al carbono bajo y medio |
| Resistencia a la tracción del alambre de acero | 350-700 [N / mm ^ {2};] |
Tipo de laminado en frío con casete
| Modelo | ZJ560-6 | ZJ560-4 |
| Max. Diámetro del cable de entrada | Φ6,5 [mm] | Φ6,5 [mm] |
| Dibujo de alambres(Cassette No.) | 6 | 4 |
| Diámetro del rodillo | 560 [mm] | 560 [mm] |
| Max. Velocidad (alambre acabado) | 12 [m / s] | 9 [m / s] |
| Min. Diámetro del cable de salida | Φ1,2 [mm] | Φ2 [mm] |
| Fuente de alimentación | 380V 50Hz 120KVA | 380V 50Hz 100KVA |
| Poder total | 120 [kw / h] | 100 [kw / h] |
| El consumo de energía | 50 - 120 [kw / h] | 50 - 100 [kw / h] |
| Material | Alambre de acero al carbono bajo y medio |
| Resistencia a la tracción del alambre de acero | 350-700 [N / mm ^ {2};] |
二, GZJ serie de alambre de dibujo de la máquina La máquina de dibujo del alambre de la serie de GZJ es un tipo de máquina de dibujo del alambre de línea recta para el alambre de acero bajo y alto del carbón, el alambre de acero inoxidable y el otro alambre de acero especial de la aleación etc.
△ Diámetro del alambre que reduce por el molde del alambre o el cassette
△ Dispersión Vertical-Tipo De-Coil
△ Tipo de tronco de elefante o tipo H Tipo de rodillo Sistema de recogida de alambre
△ El tipo del molde del molde del molde necesita lubricación del polvo; Tipo de casete sin lubricación con polvo.
△ El alambre acabado puede ser alambre redondo liso o las barras de acero acanaladas laminadas en frío o cuadrado y otras barras de acero de las formas.
△ Máx. Velocidad hasta 25m / s
Parámetro técnico
Tipo de molde de moldeado de alambre
| Modelo | GZJ600-12 | GZJ600-9 |
| Max. Diámetro del cable de entrada | Φ8-Φ6,5 [mm] | Φ8-Φ6,5 [mm] |
| Dibujo de alambres(Molde del dibujo No.) | 12 | 9 |
| Diámetro del rodillo | 600 [mm] | 600 [mm] |
| Max. Velocidad (alambre acabado) | 12 [m / s] | 9 [m / s] |
| Min. Diámetro del cable de salida | Φ1,2 [mm] | Φ2 [mm] |
| Fuente de alimentación | 380V 50Hz 600KVA | 380V 50Hz 600KVA |
| Poder total | 600 [kw / h] | 600 [kw / h] |
| El consumo de energía | 50 - 600 [kw / h] | 50 -600 [kw / h] |
| Material | Alambre de acero al carbono bajo y medio、Cable SS、Alambre de acero de aleación |
| Resistencia a la tracción del alambre de acero | 350 - 1300 [N / mm ^ {2};] |
Tipo de laminado en frío con casete
| Modelo | GZJ600-6 | GZJ600-4 |
| Max. Diámetro del cable de entrada | Φ6,5 [mm] | Φ6,5 [mm] |
| Dibujo de alambres(Cassette No.) | 6 | 4 |
| Diámetro del rodillo | 600 [mm] | 600 [mm] |
| Max. Velocidad (alambre acabado) | 12 [m / s] | 9 [m / s] |
| Min. Diámetro del cable de salida | Φ1,2 [mm] | Φ2 [mm] |
| Fuente de alimentación | 380V 50Hz 315KVA | 380V 50Hz 225KVA |
| Poder total | 315 [kw / h] | 225 [kw / h] |
| El consumo de energía | 50 - 315 [kw / h] | 50 - 225 [kw / h] |
| Material | Alambre de acero al carbono bajo y medio、Cable SS、Alambre de acero de aleación |
| Resistencia a la tracción del alambre de acero | 350 - 1300 [N / mm ^ {2};] |
Tipo de moldeado de alambre y tipo de laminado en frío con casete
Tipo de laminación en frío Wire Drawing Machine Ventajas:
1. Mejoró la velocidad y la eficiencia de producción
2. La fuerza de estiramiento y la fuerza de fricción entre el casete y el alambre son iguales y menores que la de la máquina del tipo de moldeo de alambre, reduciendo así la velocidad de rotura del hilo de estirado y reduciendo el consumo de energía.
3. Cassette en vez de dibujar el molde, el cambio de la estructura interna del metal llega a ser más pequeño e incluso, la calidad del producto altamente mejorada en flexión-otra vez fuerza y conductividad.
4. El cassette se hace del carburo de tungsteno de la alta calidad, que es resistente al desgaste; Al mismo tiempo, la "fricción circular" de cassette en lugar de alambre de dibujo "mancha de fricción", el coeficiente de fricción reducido más veces, a continuación, extender la vida útil en gran medida, también redujo la frecuencia y el tiempo de cambio de molde e indirectamente aumentó la utilización de maquinaria .
5. No es necesario lubricar el polvo y mejorar el entorno de producción.
Λ En comparación con la máquina de tipo de moldeo de alambre de moldeo, la máquina de tipo de laminación en frío con casete es necesario tener en cuenta:
1. Es un poco más complejo para el reemplazo del cassette que el reemplazo del molde del dibujo de alambre, él necesita quitar el cassette uno por uno e instalar nuevos en consecuencia, necesita el entrenamiento para los trabajadores.
2. El cassette y el diámetro del alambre deben corresponder, necesita más tiempo para reemplazar el casete y necesita más costo de inversión para los productores con cables de diámetro de alambre más diferentes para procesar.
3. El precio del cassette es más alto que el del molde del alambre, así que no es aplicable bien para los productores que no necesita ninguna eficacia y funcionamiento altos de la producción.

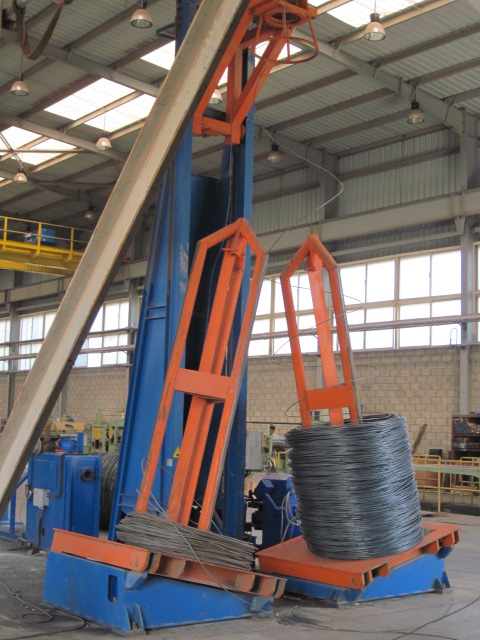

Vertical Dragging-dispersion Tipo Wire De-coiling System:

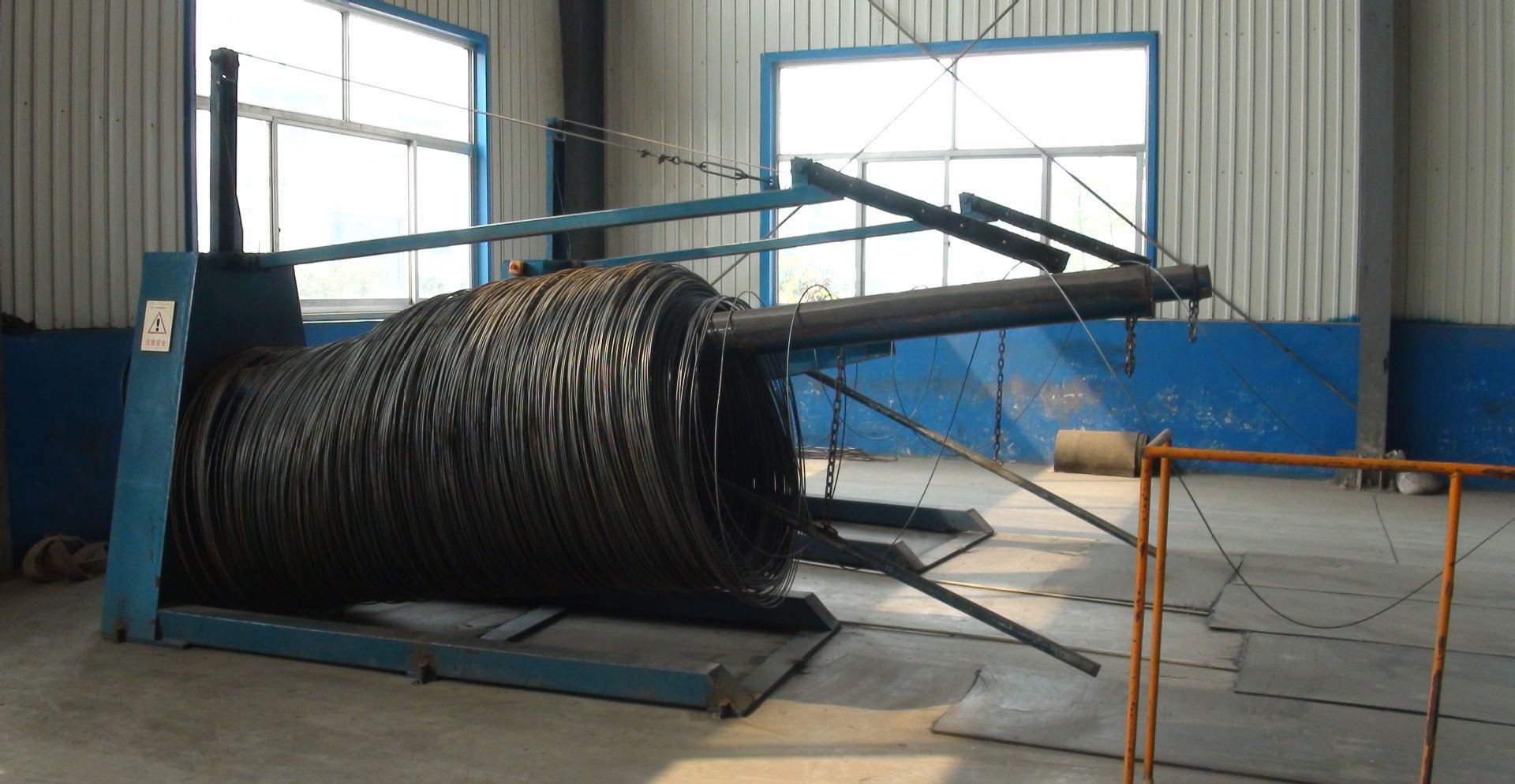

Horizontal Arrastrar-dispersión Tipo alambre De-coiling Sistema:

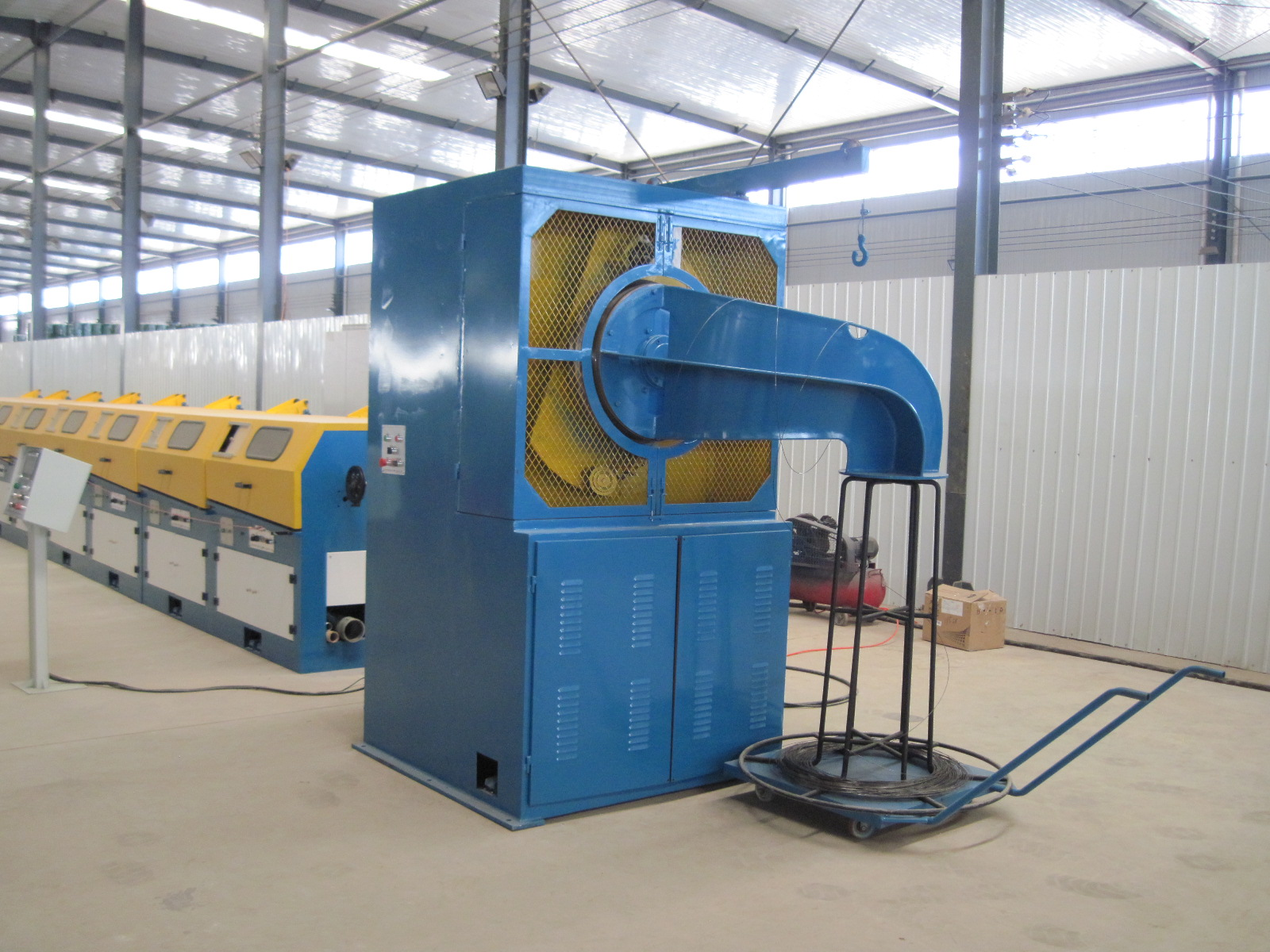

Elefante Tipo de tronco Sistema de recogida de alambre:

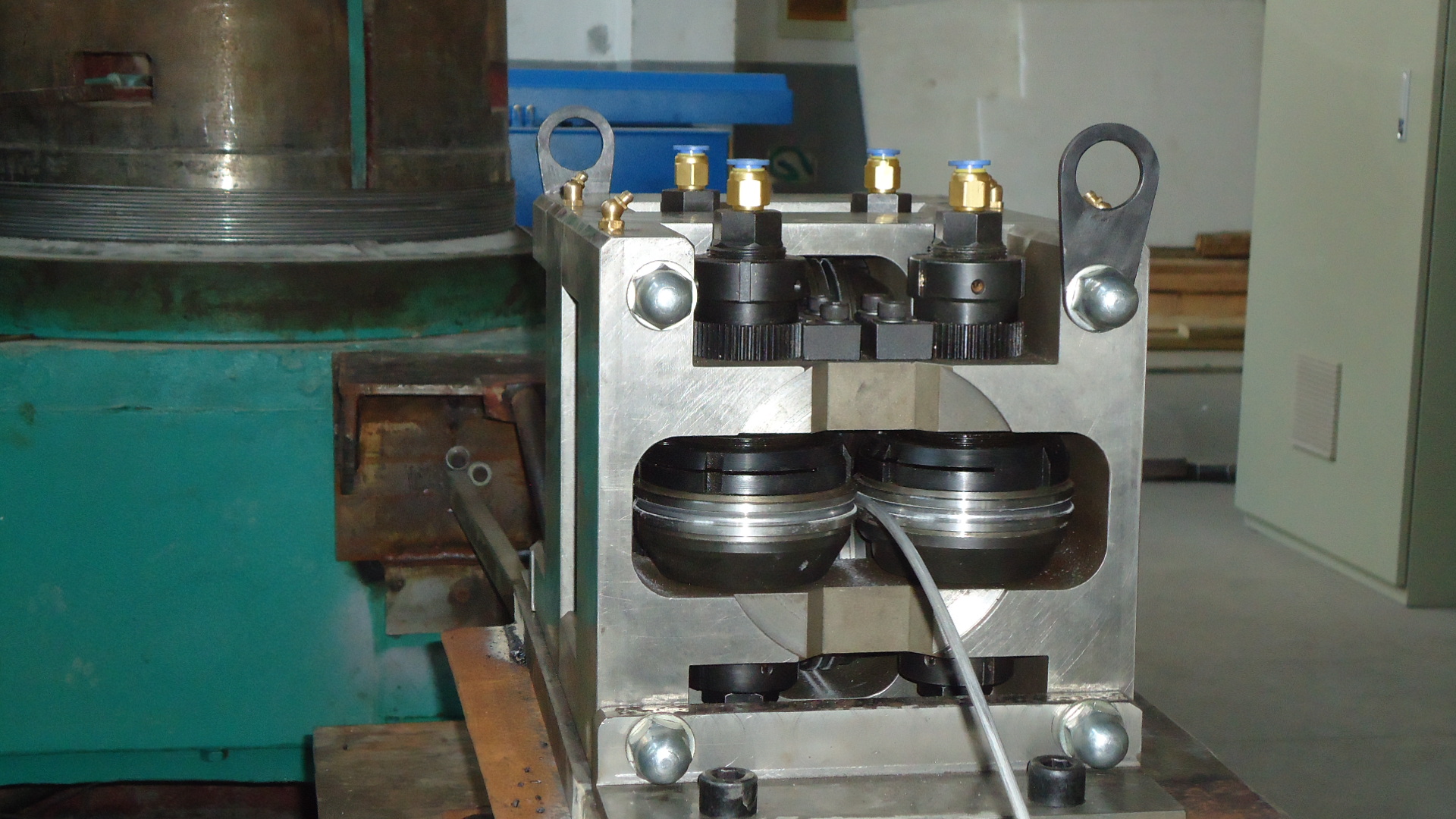

Unidad de laminado en frío:
Caja del rodillo y del molde:
H Forma Tipo de rodillo Sistema de recogida de alambre:
